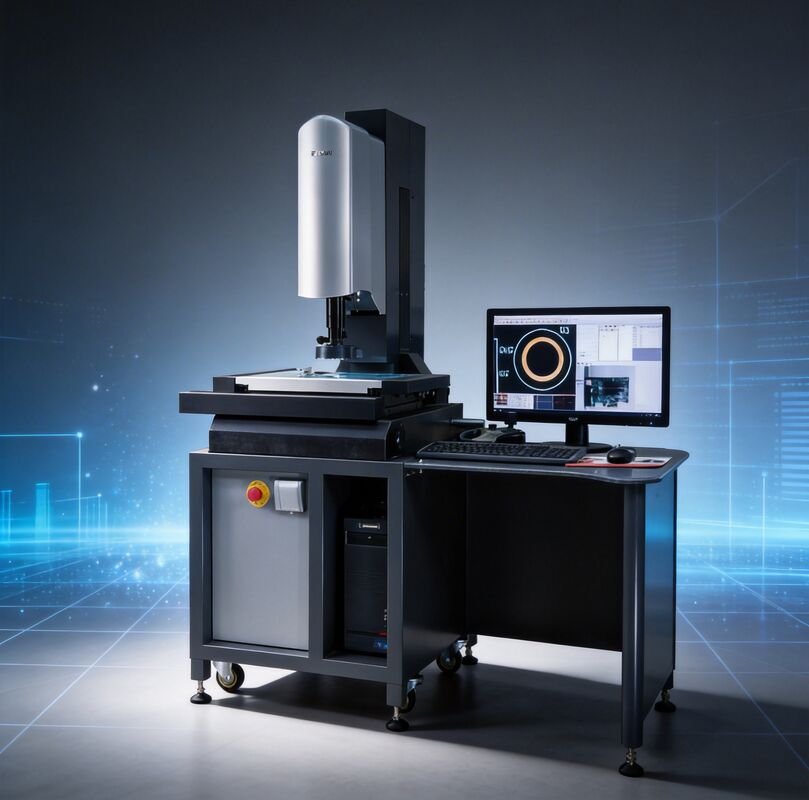

SP-3020 Videomessmaschinen mit automatischer Sicht mit 3 Achsen 0,01 μm absoluter linearer Skala
Geräteanwendungen
SPARTAN 3020 Video-Messmaschine ist weit verbreitet in verschiedenen Präzisionselektronik, Wafer-Technologie, Schneidwerkzeuge, Kunststoffe, Federn, Stanzteile, Steckverbinder, Formen, Militär,zweidimensionale Kopierung, Zeichnung, Ingenieurentwicklung, Metallkunststoffe, Leiterplatten, Leitgummi, Pulvermetallurgie, Schrauben, Uhrenteile, Mobiltelefone, Pharmaindustrie, Glasfasergeräte,Automobiltechnik, Luft- und Raumfahrt, Universitäten, wissenschaftliche Forschungsinstitute und andere Bereiche haben ein breites Anwendungsspektrum.
Arbeitsprinzip
Wenn ein Werkstück auf den Arbeitstisch gelegt wird, wird das Bild erfasst und durch die Übertragung oder Reflektion der Beleuchtung des Geräts an den Computer exportiert.Messung zusammen mit der Übersetzung von Arbeitstischen, Koordinaten sammeln, kann der Benutzer Messungen wie Kreis, Linie, Entfernung zum Werkstück nehmen.
Technische Spezifikation
| Modell |
SP-3020 |
SP-4030 |
SP-6050 |
| Messung der Fahrt (mm) |
300 x 200 x 200 |
400x300x250 |
600x500x300 |
| Gesamtgröße (mm) |
1200x720x1600 |
1250x900x1600 |
1350x1000x1850 |
| Arbeitstischglas Größe ((mm) |
339x239x10 |
439 x 339 x 12 |
648x548x18 |
| Gewicht (kg) |
280 |
410 |
1700 |
| Maximale Tischlast ((kg) |
30 |
30 |
30 |
| Messgenauigkeit (μm) |
1.5+L/200 |
2+L/150 |
| Wiederholbarkeitμm) |
2 |
| Vergrößerung |
Optische Vergrößerung 0,7-4,5X, Bildvergrößerung 20-125X |
| Auflösung der Achsenanzeige |
00,00001 mm (0,01 μm) |
| Beleuchtungssystem |
Acht Bereiche bis Lichtquelle mit zwei Laser-Positionierungssystem |
| Betriebsmodell |
Automatische Steuerung mit Maus, Joystick oder Tastatur |
| Linsen |
Automatischer Zoom, automatischer Fokus optischer Koaxialobjektiv |
| Sehsystem |
Hochauflösende SONY CMOS Globale Verschlusskamera |
Eigenschaften
1.Die X/Y/Z 3-Achsen der absoluten linearen Skala werden unabhängig recherchiert und entwickelt, mit einer Auflösung von bis zu 0,01 μm
2. F3 Hochpräzision geschlossener Schleife Auto-Zoom-Objektiv.
3. Speziell entwickelte Bewegungskontrollen der Vision Messmaschine mit Ethernet-Übertragung, die effiziente und zuverlässige System ist, kann den Nachteil der instabilen USB-Übertragung zu lösen.
4. Hochauflösender SONY CMOS-Sensor des Bildprozessors, um sicherzustellen, dass das Bild klar und ohne Verschmutzung ist.
5. Die Aufleuchtquelle mit einem achtbereichs-partitionierten unabhängigen Steuerungssystem und das lichtemittierende Element mit einer leichten Dämpfungsanzeige, um die Lebensdauer zu verlängern.
6. Multifunktionsmesssoftware, die Messergebnisse können in DXF, Word, Excel, PDF und anderen Formaten ausgegeben werden.
F3 Hochpräzisions-Schließschleifer-Auto-Zoomobjektiv
Kombiniert mit der hochpräzisen, hochauflösenden Ringskala, entwickelt und konzipiert von Easson's F3-Objektiv, vollständigem geschlossenen Positionsfeedback, beinhaltet die Koaxialbeleuchtung,Der Bildmultiple-Wiederholungsfehler, der durch die Getriebeübertragungslücke verursacht wird, wird beseitigt, um die Wiederholbarkeit der Gesamtmessung zu verbessern..
21 Volumetrische Entschädigung angeordnet
Easson Vision Measurement Machine verwendet mit AR-Serie Netzwerk-Steuerungssystem, das 21 Ordnungen Volumenkompensation enthalten ist,mit Ultra-Hochgeschwindigkeits-Linear-Encoder-Lesung und eingebauter EAD (absoluter Skala-Decoder) ermöglichen AR-Serie-System, die AS-80 hoche Präzision absolute Skala zu verwenden, die eine hohe Genauigkeit und hohe Auflösung bieten.
2D / 3D MmehrfachMessung
Easson drei Serien von Vision Messmaschinen können mit der britischen Renishaw hochpräzise Touch-Sonde für 2D / 3D mehrfache Messung zusammenarbeiten.Die 3D-Messung der Sonde kann mit der 2D-Messung des Bildgebungssystems gemischt werdenDas gleiche Koordinatensystem wird für 2D/3D-Messungen in perfekter und einfacher Kombination verwendet.
