Produkteinführung
DerEasson ES-14B Digitalanzeigesystem für Drehmaschinen mit konstanter Geschwindigkeitist ein professionelles LCD-DRO, das speziell für entwickelt wurdePräzisionsdrehbearbeitungsanwendungen.
Im Gegensatz zu herkömmlichen digitalen Anzeigen, die nur die Achsenposition anzeigen, ist der ES-14B integriertSpindelgeschwindigkeitssteuerung, Überwachung der linearen Schnittgeschwindigkeit der Oberfläche und Encoder-FeedbackDadurch kann der Bediener bei Drehvorgängen optimale Bearbeitungsbedingungen aufrechterhalten.
Das System unterstütztSteuerung der konstanten Oberflächengeschwindigkeit (CSS).Dadurch passt sich die Spindeldrehzahl während der Bearbeitung automatisch an den Werkstückdurchmesser an. Dadurch wird sichergestellt, dass die Schnittgeschwindigkeit konstant bleibt, was zu einer Verbesserung der Oberflächengüte und der Werkzeugstandzeit führt.
Das ES-14B DRO gibt a aus0–10V Steuersignal zum Spindelumrichter, was eine direkte Regulierung der Spindeldrehzahl für beide ermöglichtautomatische und manuelle Steuermodi.
Mit seinen intelligenten drehmaschinenspezifischen Funktionen wieZ-Achsen-Summierung, Werkzeugkorrekturspeicher und Umschaltung der Radius-/DurchmesseranzeigeDie ES-14B verbessert die Bearbeitungseffizienz erheblich und reduziert Bedienerfehler.
Das DRO-System wurde für industrielle Umgebungen entwickelt und entspricht internationalen StandardsEMV-Standards, um einen zuverlässigen Betrieb in Werkzeugmaschinenwerkstätten zu gewährleisten.
Hauptmerkmale
Konstante Oberflächengeschwindigkeitsregelung (CSS)
Das digitale Anzeigesystem ES-14B passt die Spindelgeschwindigkeit automatisch an den aktuellen X-Achsen-Durchmesser an, um während der Drehvorgänge eine konstante Schnittgeschwindigkeit aufrechtzuerhalten.
Diese Funktion verbessert:
-
Bearbeitungseffizienz
-
Schnittstabilität
-
Standzeit des Werkzeugs
-
Oberflächengüte

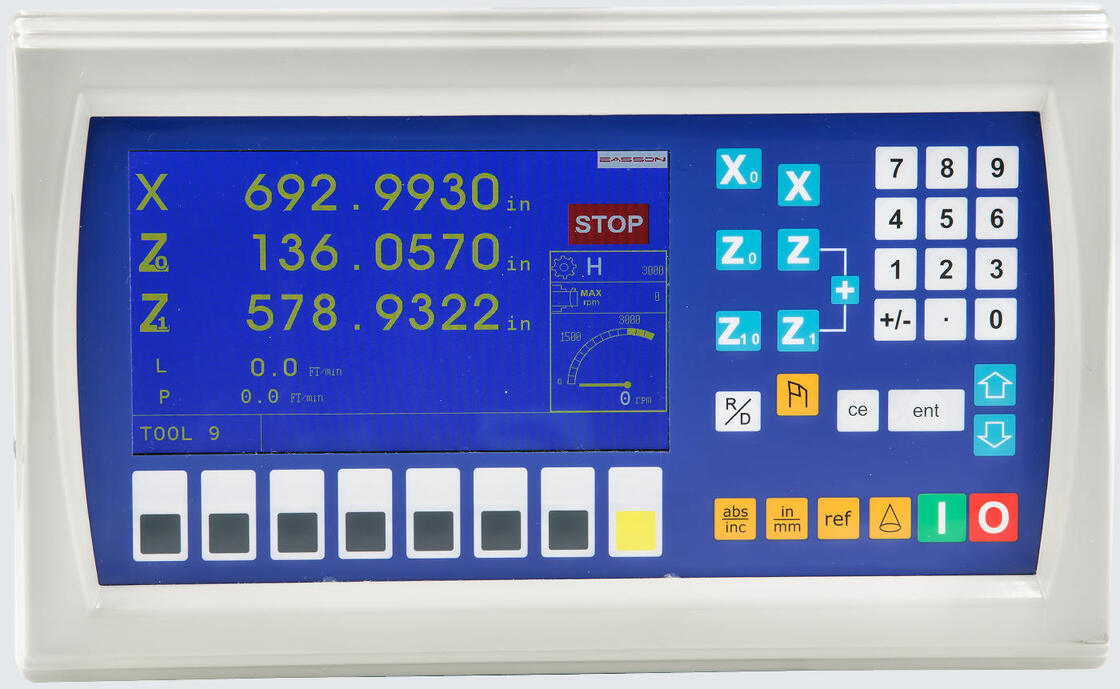

Wichtige Funktionstasten und Tasten
Automatische und manuelle Drehzahlregelung
Das DRO bietet zwei Spindelsteuerungsmodi:
AUTO RPM-Modus
Die Spindeldrehzahl wird entsprechend der Voreinstellung automatisch geregeltlineare Oberflächenschnittgeschwindigkeit.
MANUELLER RPM-Modus
Die Spindelgeschwindigkeit wird mit dem Geschwindigkeitseinstellknopf des DRO gesteuert.
Dieses flexible Steuerungssystem ermöglicht es dem Bediener, je nach Bearbeitungsaufgabe den am besten geeigneten Betriebsmodus auszuwählen.
0–10-V-Spindelwechselrichtersteuerung
Der ES-14B gibt a aus0-10V analoges Steuersignaldirekt an den Spindelumrichter und ermöglicht so eine präzise elektronische Steuerung der Spindelgeschwindigkeit.
Dies ermöglicht eine nahtlose Integration in moderne Drehmaschinenantriebssysteme.
Anzeige der linearen Schnittgeschwindigkeit
Das DRO zeigt direkt anlineare Schnittgeschwindigkeit (m/min)während der Bearbeitung, sodass Bediener die Schnittbedingungen in Echtzeit überwachen können.
Z- und Z1-Achsen-Summierfunktion
Für große Drehmaschinen, die mit zwei Längsmaßstäben ausgestattet sind, unterstützt die ES-14BAchsensummierungDadurch können die Messwerte der Z- und Z1-Achse kombiniert und als einzelner Wert angezeigt werden.
Dies verbessert die Genauigkeit der Werkzeugpositionierung.
Anwendungen
Das ES-14B Constant Speed DRO-System wird häufig verwendet in:
-
Präzisionsdrehbearbeitung
-
Metallzerspanungswerkstätten
-
Formenbau
-
Bearbeitung von Automobilkomponenten
-
Drehen von Luft- und Raumfahrtkomponenten
-
allgemeine mechanische Fertigung
Technische Spezifikation
| Modellnummer |
ES14B CS |
| Achsennummer |
Vier Achsen |
| Achsenanzeige |
1μm, 5μm |
| Signaleingang |
A/B-Quadratursignal |
| Stromversorgung |
110 Spannung – 220 Spannung |
| Gewicht (kg) |
2.5 |
|
Maximaler Input
|
2 MB Hz |
| Betriebstemperatur |
0℃ - 45℃ |
| Lagertemperatur |
-40℃ - 55℃ |
| Relative Luftfeuchtigkeit |
≤ 95 % |
| Eingaben |
2 oder 3 Linearencoder |
| EMV-Standard |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
EMV-Prüfgeräte
Um sicherzustellen, dass alle Easson DRO-Produkte die standardmäßige EMV-Standardspezifikation erfüllen, verfügen wir über einen kompletten Satz ESD-Immunitätstester für EMV-Tests.
Alterungstest
Durch Alterungstests kann überprüft werden, ob Produkte hinsichtlich Prozess, Design, Material und anderen Aspekten fehlerhaft sind oder nicht. Mithilfe dieser Tests können wir das Produktdesign zeitnah überarbeiten, um die Produktqualität und Lebensdauer zu verbessern.
Digitales Anzeigesystem
Die grundlegenden Parameter im ES-14B sind wie folgt enthalten:
| Zentrierung (1/2) |
| Radius/Durchmesser für jede Achse |
| Metrisch / Zoll Anzeige (mm / Zoll) |
| Absolut / inkrementell (ABS / INC) |
| Ausschaltspeicher (30 Unterdaten) |
| 199 Subdatum |
| Referenzspeicher (REF) |
ES14B CS Signal Control Port (DB9) Pin-Definition
| Pin-Nr. |
Signalname |
Beschreibung/Anmerkungen |
| Pin 1 |
10-V-Wechselrichter |
Wechselrichtersignal (+10V) |
| Pin 2 |
0V-Wechselrichter |
Wechselrichtersignal (0V / GND) |
| Pin 3 |
— |
Nicht verwendet / Reserviert |
| Pin 4 |
— |
Nicht verwendet / Reserviert |
| Pin 5 |
— |
Nicht verwendet / Reserviert |
| Pin 6 |
5V (RPM-Schaltersensor) |
+5V-Versorgung für Drehzahlschaltersensor |
| Pin 7 |
Hall-Sensor |
Hall-Sensor-Signaleingang |
| Pin 8 |
Signal für hohen/niedrigen Gang |
Steuersignal für hohen/niedrigen Gang |
| Pin 9 |
0 V (gemeinsame Masse) |
Masse für Drehzahlschaltersensor und 0 V H/L(zwei Signalkabel) |
Bemerkungen/Verdrahtungshinweise
-
Wechselrichteranschluss:Stift1und Pin2
-
High/Low-Gang-Verbindung:Stift8und Pin9
-
Anschluss Drehzahlschaltersensor:Stift6, Pin7, Pin9
-
Easson CS DRO unterstützt einen 5-V-PNP-Sensor vom Typ „Schließer offen“.
