Produktdetails:
|
| NAME: | Systeme der digitalen Anzeige | Schlüsselwort: | Easson-digitale Anzeige |
|---|---|---|---|
| Anzeigen-Entschließung: | µm 5 | Maßlänge: | 50-500 Millimeter |
| Garantie: | 13 Monate | Energie: | DC 5V |
| Ausgangssignal: | TTL | Anwendung: | Mikrodrehbank-Maschine |
| Markieren: | Lineare Kodierer-Mikroskala Cnc,linearer Mikrokodierer 5um,lineare Skala 5um cnc-Maschine |
||

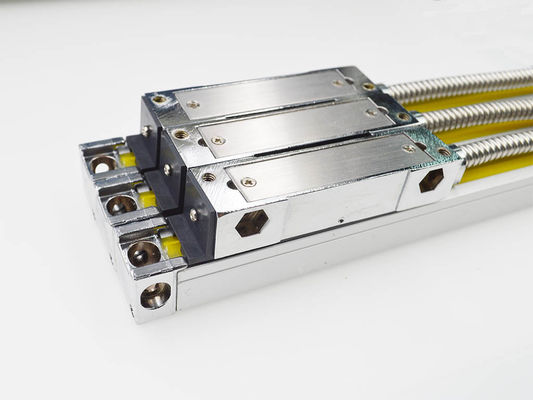

Lineare Kodierer-Mikroskala für Mikropräge-und Drehbank-Maschine

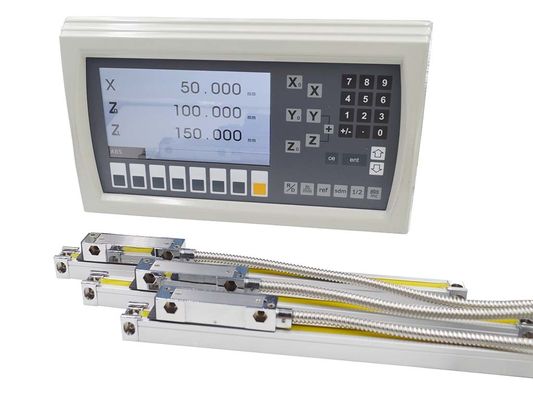

Linearer kratzender Machthaber werden in den verschiedenen Maschinen mit System der digitalen Anzeige zusammen, das, die Koordinaten des Werkzeugs und des Werkstückes zu ermitteln häufig benutzt ist, den Schnittfehler zu beobachten und aufzuspüren benutzt, um eine Rolle zu spielen, wenn man den Bewegungsfehler kompensiert.
Modernes optisches Messverfahren
Die GS-Reihenskalen der Diafördermaschine, verwenden einen Entwurf mit fünf Lagern für linearen Wandler des photoelektrischen Strichgitters, der als das zuverlässigste Systemdesign im heutigen Markt nachgewiesen worden ist.
Dichtlippe
Die Plastikdichtungen von GS-Reihenskalen benutzen ein innovatives Material, um überlegenen Ölwiderstand, hohe Eigenschaften der elastischen Dehnung zu leisten und Haltbarkeit, entwarf sorgfältig niedrigen Diawiderstand des Lippengeometrieangebots.
| GS90 | ||
| Messender Standard | Glasskala - Zerreibenzeitraum: 20μm (0.02mm) | |
| Optisches Entdeckungssystem | Transmissive Infrarotsystem: Wellenlänge 880mm | |
| Dia-Trägersystem | Vertikales System mit fünf Lagern Stütz | |
| Entschließung | 5μm | |
| Maß-Reise | 50-500mm | Jede 50mm pro Länge spezielles bis 500mm |
| Genauigkeit | 50-500mm | ±10μm |
| Wiederholbarkeit | 5μm (0.005mm) | |
| Hystersis | 5μm (0.005mm) | |
| Schutz | IP 53 | |
| Stromversorgung | ± 5% DCs 5V | |
| Ausgangssignal | TTL | |
Installations-Diagramm
Verbindungsstückschnittstelle
DSUB 9PIN
| PIN | TTL | |
| Signal | Kabel | |
| 1 | -- | -- |
| 2 | 0V | Orange |
| 3 | -- | -- |
| 4 | Boden | Boden |
| 5 | -- | -- |
| 6 | Gelb | |
| 7 | 5V | Rot |
| 8 | B | Grün |
| 9 | R | Brown |

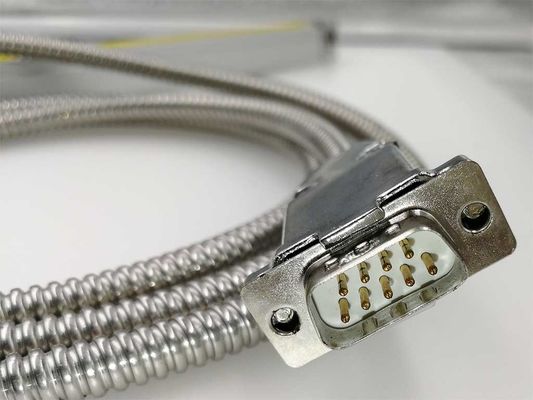

Lineares Skalaverbindungsstück benutzt vergoldete Stifte, um schlechten Kontakt zu vermeiden, sicherstellen, dass es nicht für Verwendung der langen Zeit verrostet.
Laser-Kalibrierung 100%
Alle kratzenden Glaswandler werden einzeln kontrolliert und kalibriert durch unser innerbetriebliches Laser-Interferometer, um messende Genauigkeit sicherzustellen willigen Sie 100% mit den Spezifikationen ein.
