Produktdetails:
|
| NAME: | Linearer Skala-Kodierer | Schlüsselwort: | Lineare Skala-Geografie |
|---|---|---|---|
| Modell nein: | GS90 | Markenname: | Easson |
| Entschließung: | µm 5 | Maßlänge: | 50-500 Millimeter |
| Energie: | DC 5V | Ausgangssignal: | TTL |
| Markieren: | Zuwachsglasskala-linearer Kodierer,Glasskala der digitalen Anzeige linear,Systeme dro GS90 lcd |
||

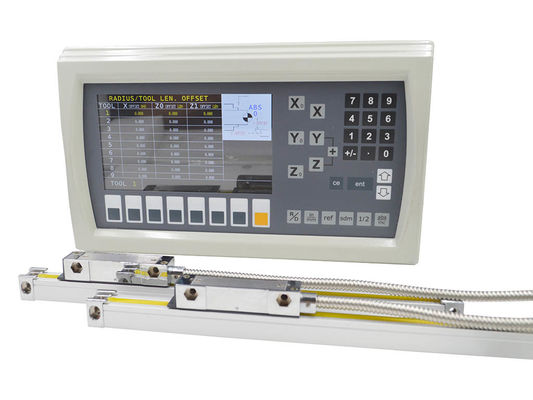

Easson Zuwachsglasskala-linearer Kodierer 50 - 500 Millimeter-digitaler Anzeige

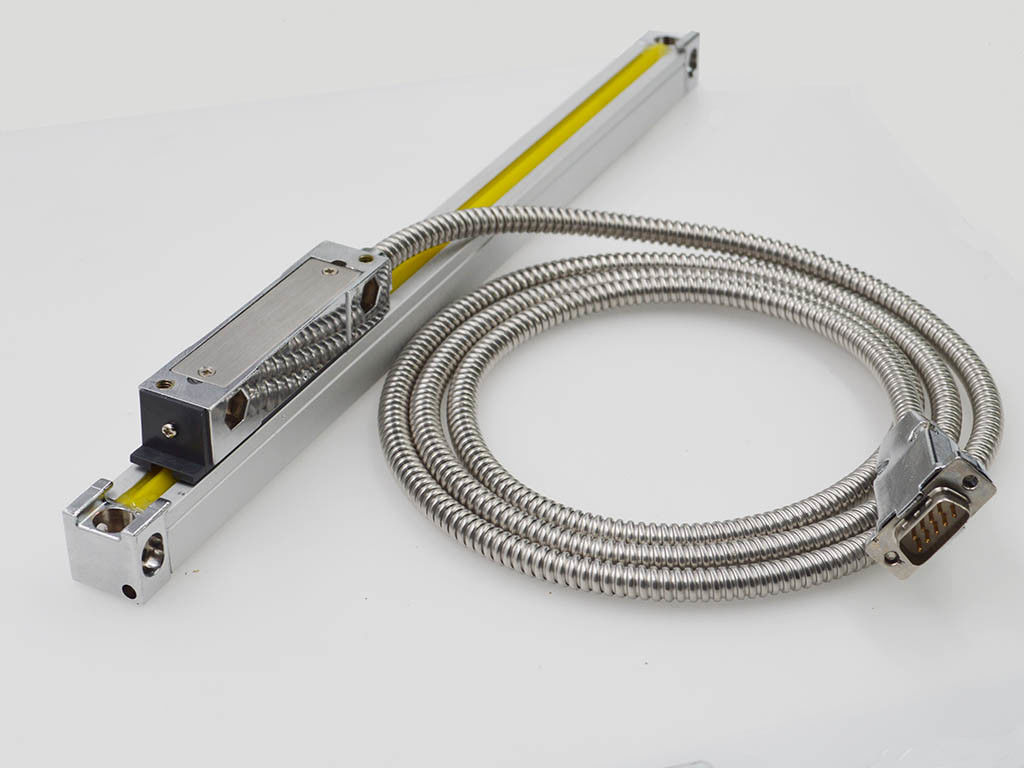

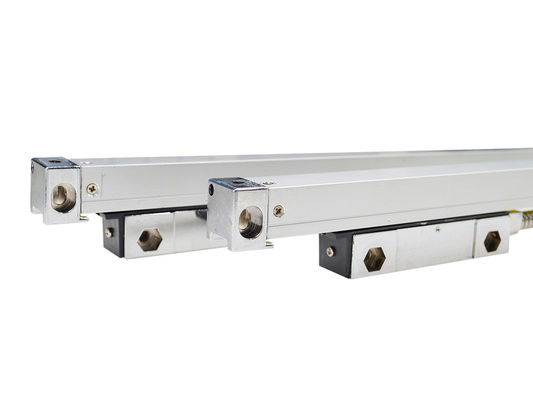

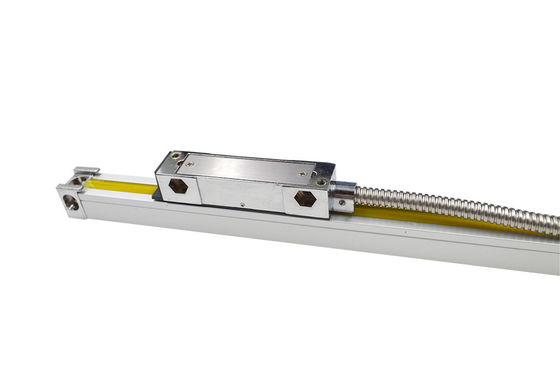

Produkt-Show
Modernes optisches Messverfahren
Der Diaträger des linearen Kodierers GS-Reihe, verwenden einen Entwurf mit fünf Lagern für linearen Wandler des photoelektrischen Strichgitters, der als das zuverlässigste Systemdesign im heutigen Markt nachgewiesen worden ist.
Dichtlippe
Die Dichtlippe des linearen Kodierers GS-Reihe, ein innovatives Material zu benutzen, um überlegenen Ölwiderstand, hohe Eigenschaften der elastischen Dehnung und Haltbarkeit anzubieten, entwarf sorgfältig niedrigen Diawiderstand des Lippengeometrieangebots.
Produktbeschreibung
| GS90 | ||
| Messender Standard | Glasskala - Zerreibenzeitraum: 20μm (0.02mm) | |
| Optisches Entdeckungssystem | Transmissive Infrarotsystem: Wellenlänge 880mm | |
| Dia-Trägersystem | Vertikales System mit fünf Lagern Stütz | |
| Entschließung | 5μm | |
| Maß-Reise | 50-500mm | Jede 50mm pro Länge spezielles bis 500mm |
| Genauigkeit | 50-500mm | ±10μm |
| Wiederholbarkeit | 5μm (0.005mm) | |
| Hystersis | 5μm (0.005mm) | |
| Schutz | IP 53 | |
| Stromversorgung | ± 5% DCs 5V | |
| Ausgangssignal | TTL | |
Installations-Maße
Verbindungsstückschnittstelle
DSUB 9PIN
| PIN | TTL | |
| Signal | Kabel | |
| 1 | -- | -- |
| 2 | 0V | Orange |
| 3 | -- | -- |
| 4 | Boden | Boden |
| 5 | -- | -- |
| 6 | Gelb | |
| 7 | 5V | Rot |
| 8 | B | Grün |
| 9 | R | Brown |
Laser-Kalibrierung 100%
Alle linearen Kodierer werden einzeln kontrolliert und kalibriert durch unser innerbetriebliches Laser-Interferometer, um messende Genauigkeit sicherzustellen willigen Sie 100% mit den Spezifikationen ein.
Genauigkeitsbericht
Jede lineare Skala wird mit einem QR-Code gedruckt, der bequem ist, damit Benutzer den Genauigkeitsbericht der Betriebsaufsicht ansehen.
