Produktdetails:
|
| Name: | Absoluter optischer Kodierer | Schlüsselwort: | Absoluter Positions-Kodierer |
|---|---|---|---|
| Shell: | Aluminium | Gewicht: | 3 KILOGRAMM |
| Anzeigen-Entschließung: | 0,1 µm, 0,5 µm, 1 µm, µm 5 | Eingangssignal: | TTL |
| Garantie: | 13 Monate | Stromversorgung: | 110 V/220 V |
| Markieren: | Systeme der Absolutskala-digitalen Anzeige,Systeme der Werkzeugmaschinen-digitalen Anzeige,Lineare Skala der digitalen Anzeige mit 3 Achsen |
||

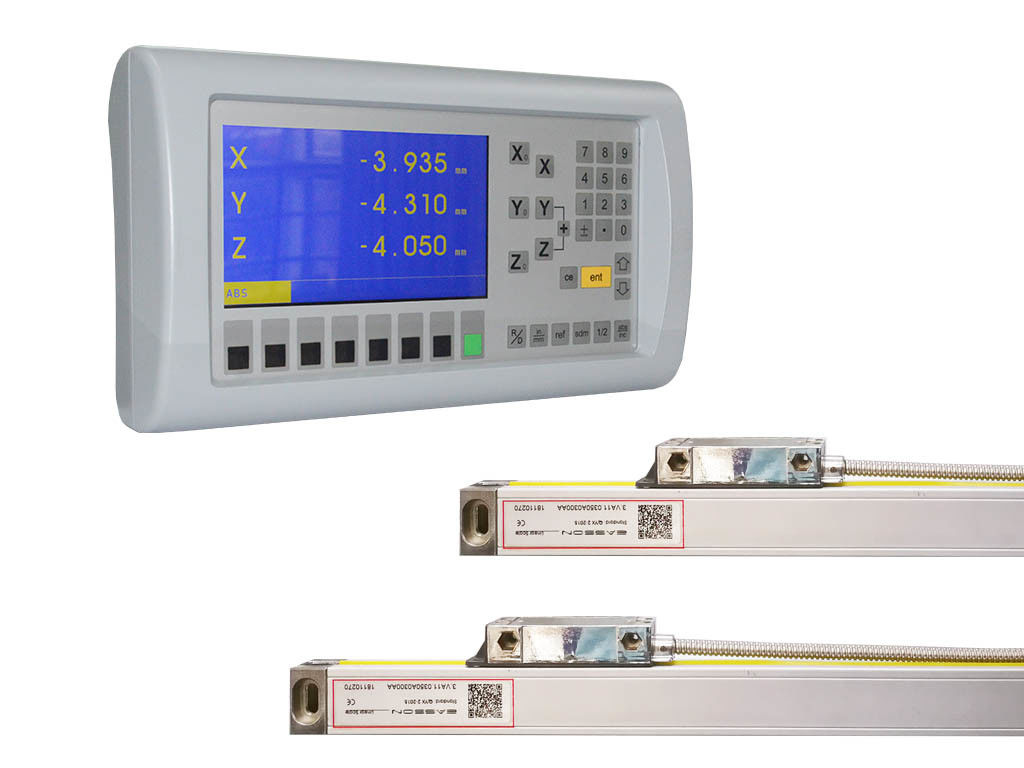

Alle in den eine Funktions-Aluminiumdigitalen anzeigen mit Absolutskala für Werkzeugmaschinen
Verpacken u. Lieferung
Einzelne Paketgröße: 40x26x18 cm
Paket-Art: Kartonkasten
Bruttomasse: 3kgs
Lieferung:
| Quantität | 1-10 | 11-50 | 51-100 | >100 |
| Est. Zeit (Tage) | 3 | 8 | 15 | Zu verhandelt werden |
Technische Spezifikation
| Art | EA-927 | ||
| Achse | Achse 3 | ||
| Achsen-Anzeige | 0,1μm,0.5μm,1μm,5μm | ||
| Signaleingang | TTL-Signal | ||
| Stromversorgung | Spannung 110 Spannung oder 220 | ||
| Gewicht (Kilogramm) | 2 | ||
|
Maximaler Input |
2 MB Hz | ||
| Betriebstemperatur | 0℃ - 45℃ | ||
| Lagertemperatur | -40℃ - 55℃ | ||
| Relative Luftfeuchtigkeit | ≤ 95% | ||
| Input | optische Absolutskala 2 oder 3 | ||
| Elektromagnetische Kompatibilität |
IEC61000-4-2/GB/T 17799-2 IEC61000-4-4/GB/T 17799-4 IEC61000-4-5/GB/T 17799-5 |
||
Emc-Testgerät
Zu sich aller Produkte Easson-digitaler Anzeige zu vergewissern kann Durchlauf sein die Standard-EMC-Spezifikation, wir haben einen ganzen Satz der EMC-Test esd-Immunitätsprüfvorrichtung für EMC-Prüfung.
Easson DRO sind zu sich anpaßt an relevante Standards für die elektromagnetische Kompatibilität (EMC) als die Details unten gewesen:
IEC61000-4-2/GB/T 17799-2: Immunität der elektrostatischen Entladung (Kontaktentladung 6000V, Luftaustritt 8000V)
IEC61000-4-4/GB/T 17799-4: Elektrische schnelle vorübergehende gesprengte Immunität (Impulsamplitude 2000V)
IEC61000-4-5/GB/T 17799-5: Blitzüberspannungsimmunität (Superrimposed-Impuls-Spannungsspitze 2000V)
Stromversorgung Easson-digitaler Anzeige, einen linearen Transformator und einen Energiefilter, diesen zu benutzen kann unseren Produkten helfen, durch die noice Immunität und den EMC zu überschreiten.
Zu die Gesamthitzegeneration innerhalb des ES DRO verringern, um langes Berufsleben zu erreichen. Ein ultra niedriger Temperaturanstiegtransformator dieses Konstrukt mit sehr hohem Durchlässigkeit icron Kern wird benutzt, die effektiv Temperaturanstieg zu nur 5℃ bewerkstelligen.
Lineare Kodierer-Produktbeschreibung
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| Messender Standard | Glasskala - Zerreibenzeitraum: 20μm (0.02mm) | ||||||||
| Optisches Entdeckungssystem | Transmissive Infrarotsystem: Wellenlänge 880mm | ||||||||
| Dia-Trägersystem | Vertikales System mit fünf Lagern Stütz | ||||||||
| Entschließung | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Maß-Reise | 50-1200mm | Jede 50mm pro Längenangabe | Nicht verfügbar | ||||||
| 1300-3000mm | Nicht verfügbar | Jedes 100mm pro Längenangabe | |||||||
| Genauigkeit | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| Wiederholbarkeit | 2μm (0.002mm) | ||||||||
| Hystersis | 3μm (0.003mm) | ||||||||
| Schutz | IP 53 | ||||||||
| Stromversorgung | ± 5% DCs 5V | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Verbindungsstückschnittstelle
| PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL-Signal | --- | 0V | --- | Boden | --- | 5V | B | R | |
| Kabel | --- | Orange | --- | Boden | --- | Gelb | Rot | Grün | Brown |
FAQ
1. Wer sind wir?
Easson ist ein Hersteller im Entwurf und in Herstellungspräzisionsmessausrüstung. Visions-Maß-Systeme, optischer Profil-Projektor, System der digitalen Anzeige (DRO), Glasskala des linearen Kodierers.
2. Wie können wir Qualität garantieren?
Wir führen das System des umfassenden Qualitätsmanagements (TQM) zu unserer Fabrik in China für mehr als 20 Jahre ein. Strenge Steuerung von Produktionsverfahren und von Qualitätsaufzeichnungen und von Arbeitstrainning, auch von Produktalterntest ETC…. Alles dieses, zum der Qualitätssicherung immer, sicherzustellen während aller Produktionsverfahren eingeführt zu werden.
3: Nahmen Sie Soem besonders anfertigten Service an?
Selbstverständlich können wir nicht nur typische Produkte aber auch die Produkte zur Verfügung stellen, die zum Antrag des Kunden besonders angefertigt werden, der auf der Auftragsquantität basiert.
4: Was ist Ihre Firma hauptsächlich zu produzieren?
: Hauptsächlich Erzeugnis Visions-Maß-Maschine, optischer Profil-Projektor, System der digitalen Anzeige (Gegen), Glasskala des linearen Kodierers. Lineare Skala CNC.
5: Wie kann ich Zuwachs- und absoluten linearen Kodierer Easson identifizieren?
Zuerst haben wir den Produktcode-Aufkleberstock auf dem Skalakörper, außerdem hat die zusätzliche Absolutskala die ABS, die nullaufkleber sie zeigen, die absolute lineare Skala dass ist; Zweitens hat Absolutskala ein kleines PWB innerhalb des Verbindungsstücks, das die nichtlinearen Ausgleichsdaten für Maß der hohen Genauigkeit speichern kann.
6: Wie lang Maß für die lineare Kodiererskala Sie produzieren kann?
: Bis jetzt die maximale 3000mm lange Glasskala.
