Produktdetails:
|
| Name: | Lineare Waagen Cnc | Schlüsselwort: | Low-Cost-Lineare Encoder |
|---|---|---|---|
| Maßstandard: | 0,02 Millimeter | Meas. Length: | 1250 bis 3000 mm |
| Anzeigen-Entschließung: | 0,005 Millimeter | Gewährleistung: | 13 Monate |
| Stromversorgung: | Gleichspannung 5V | Ausgangssignal: | TTL (A Qual B) |
| Markieren: | linearer Skala-Kodierer der Entschließungs-1um,linearer Skala-Kodierer der Entschließungs-5um,Drehbank-Prägeschleifer Glass Encoder |
||
5um 1um Auflösung Linear-Skala-Encoder für Lathe-Fräsen
Produktspezifikation
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Messstandard | Glaswelle - Gitterzeit: 20 μm (0,02 mm) | ||||||||
| Optisches Erkennungssystem | Übertragbares Infrarotsystem: Wellenlänge 880 mm | ||||||||
| Schieberegler | Vertikal fünffaches Lagersystem | ||||||||
| Entschließung | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Messreisen | 50 bis 1200 mm | Alle 50 mm | Nicht verfügbar | ||||||
| 1300 bis 3000 mm | Nicht verfügbar | Alle 100 mm | |||||||
| Genauigkeit | 50 bis 450 mm | ±3 μm -± 5 μm | - Ich weiß nicht. | ||||||
| 500-800 mm | ± 10 μm | ± 5 μm | ± 10 μm | ± 5 μm | - Ich weiß nicht. | ||||
| 1050 bis 2000 mm | ± 10 μm | ± 5 μm | ± 10 μm | ± 5 μm | - Ich weiß nicht. | ||||
| 1300 bis 3000 mm | - Ich weiß nicht. | ± 10 μm/m | |||||||
| Wiederholbarkeit | 2 μm (0,002 mm) | ||||||||
| Hysterose | 3 μm (0,003 mm) | ||||||||
| Schutz | IP 53 | ||||||||
| Stromversorgung | Gleichspannung 5V ± 5% | ||||||||
| Ausgangssignal | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Größen der Anlage
VS20Reihe
Schnittstelle des Steckers
DSUB 9PIN
| PIN-Nummer | TTL | 422A | ||
| Signal | Kabel | Signal | Kabel | |
| 1 | - Ich weiß. | - Ich weiß. | Ich... | Gelb |
| 2 | 0V | Orangen | 0V | Weiß |
| 3 | - Ich weiß. | - Ich weiß. | - Ich weiß. | Rot |
| 4 | GND | GND | GND | GND |
| 5 | - Ich weiß. | - Ich weiß. | R- | Schwarz |
| 6 | Eine | Gelb | Eine | Grün |
| 7 | 5V | Rot | 5V | Braun |
| 8 | B | Grün | B | Blau |
| 9 | R | Braun | R | Grau |
DIN 7PIN
| PIN-Nummer | Kabel | TTL |
| 1 | Orangen | 0V |
| 2 | - Ich weiß. | - Ich weiß. |
| 3 | Gelb | Eine |
| 4 | Grün | B |
| 5 | Rot | 5V |
| 6 | Braun | R |
| 7 | Boden | GND |
| Fall | Boden | GND |
Beschreibung des Produkts
Fortgeschrittenes optisches Messsystem
Der Schieberträger der VS/VA-Serienwaage verwendet ein Fünflager-Design und eine Sechsfeder für den optischen Gitter-Linearwandler, besonders in der langen Dimensionswaage wie der großen Drehmaschine.Die Genauigkeit ist besser als die GS20-Serie Langskala.
Alterungstest
Der Lesekopf der Easson Optical Linear Scale muss vor dem Montageprozess 72 Stunden lang getestet werden.
100%ige Laserkalibrierung
Alle linearen Skala-Encoder werden individuell von unserem eigenen Laser-Interferometer überprüft und kalibriert, um sicherzustellen, dass die Messgenauigkeit 100% der Spezifikationen entspricht.

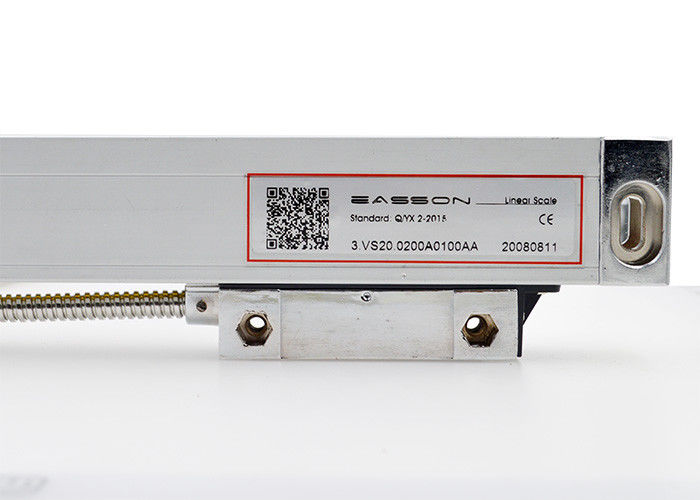

Genauigkeitsbericht in QR-Code
Jeder lineare Skala-Encoder wird mit einem QR-Code gedruckt, der den Benutzern die Ansicht des Genauigkeitsberichts der Fabrikinspektion erleichtert.
